توپولوژی شبکه

پیکربندی یا آرایش شبکه ای که از طریق اتصالات بین وسایل یک LAN یا بین دو یا بیش از دو LAN تشکیل می شود را توپولوژی های شبکه گویند

انواع توپولوژی
  • BUS توپولوژی
  • Ring توپولوژی
  • star توپولوژی
  • Hybird توپولوژی
  • Mesh توپولوژی

BUS Topology (توپولوژی خطی)

نوعی پیکربند برای یک شبکه محلی که در آن تمام گره ها به یک خط ارتباطی اصلی (گذرگاه متصل میشوند.هر گره در یک شبکه خطی بر فعالیت خط نظارت دارد. پیامها توسط تمامی گره ها آشکار میشوند اما تنها گره یا گره های مورد نظر آنها رامی پذیرند گره ای که به درستی عمل نمی کند ارتباطش متوقف میشود اما وقفه ای در عملیات به وجود نمی آورد برای اجتناب از تصادفاتی که ممکن است در نتیجه اقدام همزمان دو یا بیشتر از دو گره برای استفاده از خط پیش آید شبکه های خطی عموما برای تنظیم ترافیک بر آشکار سازی (Collision detection)تصادف (Token Passing)یا ارسال نشانه تکیه دارند.

Ring Topology(توپولوژی حلقوی)

نوعی شبکه محلی که وسایل(گره ها) در آن در یک حلقه بسته به یکدیگر متصل میشوند پیام ها در این نوع شبکه در یک جهت از گره ای به گره دیگر انتقال می یابند وقتی گر ه ای پیام را در یافت میکند ابتدا نشانی مقصد آن را بررسی میکند اگر نشانی پیام با نشانی گره یکسان باشد گره پیام را می پذیرد در غیر اینصورت سیگنال را از نو تولید و پیام را برای گره بعدی ارسال می کند.این تولید مجدد سیگنال به شبکه های حلقوی امکان می دهد که فواصل بزرگتری را نسبت به شبکه های ستاره ای و خطی پوشش دهند این حلقه را میتوان به گونه ای طراحی نمود تا گره های خراب یا ناقص نیز نادیده انگاشته شوند.اما افزودن گره های جدید به دلیل بسته بودن حلقه دشوار است.

Star Topology ( توپولوژی ستاره ای )

یک شبکه محلی که در آن هر وسیله (گره) به صورت پیکربندی ستاره ای شکل به یک کامپیوتر مرکزی متصل میشود این شبکه عموما از یک کامپیوتر مرکزی(هاب) که پایانه هایی احاطه شده است تشکیل میشود.

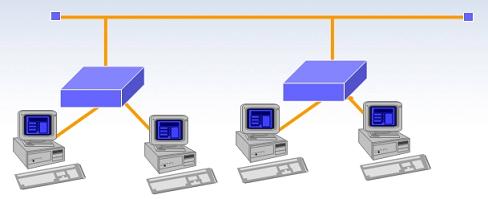

Hybrid Topology

شبکه ای که با همبندی های مختلفی چون حلقوی و ستاره ای ساخته میشود.



Mesh Topology

یک شبکه ارتباطی که در آن دویا بیش از دو مسیر برای هر گره وجود دارد.
