آپگرید IOS سیسکو
![](/cmsfiles/mainportal/images/maghaleh/cisco/cisco%20upgraid%20ios%201000network.jpg)

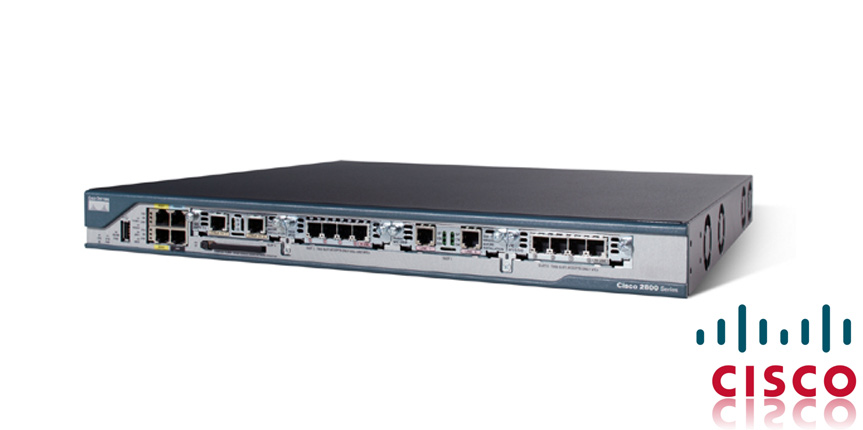

در این مقاله سعی داریم تا بصورت قدم به قدم ارتقای سیستم عامل روتر یا سوئیچ شرکت سیسکو را شرح دهیم.
به روز رسانی سیستم عامل این Deviceها معمولا برای رفع باگهای موجود در IOS فعلی و یا استفاده از Featureهای ارائه شده در یک نسخه، انجام میپذیرد. مراحل آپگرید IOS سیسکو به شرح زیر میباشد.
مرحله اول: بررسی سایز فلش و حافظه مورد نیاز
ابتدا با دستور زیر ورژن IOS را مشاهده کنید.
R1#show version
سپس با دستور زیر فضای خالی حافظه Flash را چک کنید.
R1#show flash
Directory of flash: /
0 —- 49096 May 14 1999 23:55:31 TinyROM-1.2(1)
40 -r-x 3326472 Apr 06 2000 12:32:02 c800-nsy6-mw.bin
4194304 bytes total (786432 bytes free)
مرحله دوم: آماده سازی TFTP Server

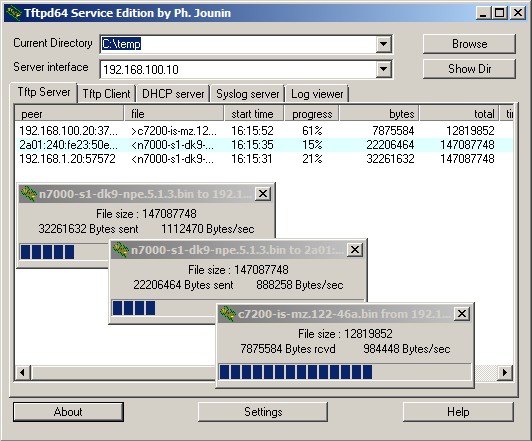

برای انتقال IOS به روتر یا سوئیچ می توانید از نرم افزار Solar Winds یا TFTP32 استفاده کنید. برای سیستم عامل لینوکس و مکینتاش هم نرم افزار TFTP Server مخصوص وجود دارد.
شما می توانید نرم افزار رایگان TFTP32 را از سایت http://tftpd32.jounin.net دریافت کنید.
![](/cmsfiles/mainportal/images/maghaleh/cisco/cisco%20upgraid%20ios%201000network%2002.jpg)
مرحله سوم: برقراری ارتباط بین TFTP سرور و Device سیسکو
سرور TFTP و Device باید در یک VLAN و یا در یک Subnet باشند در صورتی که در یک Subnet نباشند می توانید به TFTP سرور Gateway بدهید. در نتیجه روتر/سوئیچ سیسکو و سرور TFTP باید بتوانند همدیگر را Ping کنند.
اگر سوئیچ شما لایه دو است، برای تعریف IP از Interface VLAN استفاده کنید.
مرحله چهارم: انتقال IOS به Device
به منظور کپی IOS، دستور زیر را در privilege exec Mode وارد کنید.
R1#copy tftp flash
پس از تایپ این دستور، میبایست به ۴ سوال پاسخ دهید:
۱- IP مربوط به سرور TFTP را وارد کنید.
۲- نام فایل IOS ای که قصد دارید نصب کنید را وارد کنید. پسوند این فایل “.bin ” است.
۳- می توانید توضیحاتی را وارد کنید یا با Enter عبور کنید.
۴- برای حذف Flash قبلی کلمه y را وارد کنید.
پس از طی مراحل فوق ، پیام هایی مشابه زیر برایتان به نمایش در می آید.
در صورتی که مراحل فوق را به درستی انجام داده باشید، در انتها پیغام OK را مشاهده خواهید نمود
.
R1#copy tftp flash
Address or name of remote host []? 192.168.200.10
Source filename []? C2600-i-mz.121-14.bin
Destination filename [c2600-i-mz.121-14.bin]?y
Accessing tftp://192.168.200.10/c2600-i-mz.121-14.bin…
Erase flash: before copying? [Confirm] y
Erasing the flash filesystem will remove all files! Continue? [confirm]y
Erasing device… eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee
eeeeeeeeee …erased
Erase of flash: complete
Loading c2600-i-mz.121-14.bin from 192.168.200.10 (via Ethernet0/0):
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
[OK - 4501480/9001984 bytes]
Address or name of remote host []? 192.168.200.10
Source filename []? C2600-i-mz.121-14.bin
Destination filename [c2600-i-mz.121-14.bin]?y
Accessing tftp://192.168.200.10/c2600-i-mz.121-14.bin…
Erase flash: before copying? [Confirm] y
Erasing the flash filesystem will remove all files! Continue? [confirm]y
Erasing device… eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee
eeeeeeeeee …erased
Erase of flash: complete
Loading c2600-i-mz.121-14.bin from 192.168.200.10 (via Ethernet0/0):
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
[OK - 4501480/9001984 bytes]
