آیا در نقطه ای هستنید که سیگنال های وای فای (WiFi) را دریافت نمی کنید یا آنتن دهی ضعیف است و باعث افت سرعت اینترنت شما شده است ؟ آیا لازم دارید سیگنال های وای-فای خود را در محدوده بیشتری دریافت کنید ؟ در ساختنی شما را با آموزش ساخت آنتن WiFi با استفاده از یک کابل هم محور (Coaxial) و یک سوکت ساده BNC برای خودتان یک آنتن ارزان وای فای بسازید. این آنتن در فرکانس 2.4 گیگاهرتز کار می کند. سیگنال های بیسیم وای فای هم در همین محدوده عمل می کنند. جالب است بدانید که این فرکانس به نام باند فرکانسی (ISM (Industrial/Scientific/Medical شناخته می شود. همان طور که از نام این باند فرکانسی بر می آید ، همه دستگاه های بیسیم که کاربرد های صنعتی ، علمی و پزشکی دارند از این باند برای ارتباطات با امواج رادیویی استفاده می کنند ، مانند روتر ها و مودم ها ، ربات ها و ... این طیف فرکانسی بر اساس تصمیم قانون گذاران برای استفاده عموم آزاد است.نکته خوب این آنتن اینجاست که اغلب استفاده های معمولی از وای فای نیاز به آنتی دارند که سیگنال را به صورت یکنواخت در همه جهات پخش کند ، انعطاف پذیر باشد و هر جایی بتوان از آن استفاده کرد و البته ارزان باشد . اکثر آنتن های موجود در بازار این مشخصات را ندارند ، مخصوصا ارزان نیستند !
ابزار و مواد مورد نیاز :
- یک تکه کوچک از کابل هم محور 50 اهمی ، برای مثال کابل RG-58 یا RG-59 که در بازار به کابل تلویزیون ، کابل تصویر و کابل دوربین مداربسته معروف هستند
- یک عدد سوکت BNC (اگر سوکت BNC پرسی روی کابل باشد بهتر است)
- یک چاقوی تیز یا یک کاتر
- یک وسیله نوک تیز مانند یک سوزن کلفت یا پیچ گوشتی ساعت
- یک خط کش
- یک دستگاه لحیم (البته اگر دارید وگرنه الزامی نیست)
- یک دستگاه برای زدن چسب گرم
- 30 دقیقه وقت خالی برای ساختن آنتن !

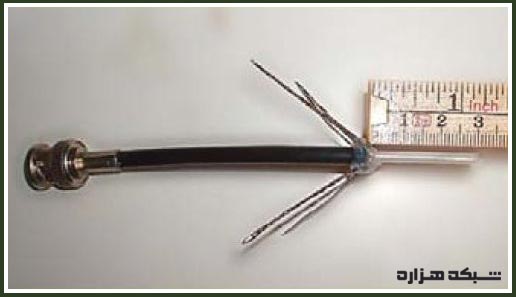

ابتدا یک سر کابل تصویر را سوکت BNC بزنید . اگر نمی دانید چگونه،به فروشنده بگویید که برایتان بزند یا یک کابل آماده خریداری کنید. حواستان باشد کابل خیلی بلند نباشد حدود 15 الی 18 سانتی متر کافیست. از طرفی کیفیت کابل و فلز درون آن نیز مهم است . طبق عکس بالا پوشش خارجی حدود 40 میلی متر از کابل را ببرید،مراقب باشید صدمه ای به سیم دای داخل آن نزنید . این کار شما سیم های بافته شده کابل که به Shield معروف هستند را آشکار خواهد کرد. سیم های بافته شده را از بالا به آرامی به پایین حل دهید تا پوشش مغزی سیم معلوم شود. مواضب باشید سیم های بافته شده در هم نپیچند. با استفاده از وسیله نوک تیز مانند یک سوزن کلفت رشته های بافته شده را به صورت یکنواخت از هم باز کنید و به صورت افشان در بیاورید . محصول نهایی کار شما چیزی شبیه عکس بالا خواهد شد. سیم های افشان شده را به 4 قسمت مساوی عمود بر هم تقسیم کنید و به هم نزدیک کنید . سپس این سیم ها را به زاویه 45 درجه نسبت به محور سیم در بیاورید. هرچه این زاویه را دقیق تر در بیاورید کیفیت آنتن نهایی بهتر خواهد شد. این کار باعث خواهد شد امپدانس آنتن شما به 50 اهم نزدیک تر شود که ایده آل است. حالا این دسته ها را با لیحم و با سیم لحیم قلع اندود کنید. این کار گرچه الزامی نیست اما باعث می شود دسته ها حالت محکم تری به خود بگیرند و بهتر در زاویه مورد نظر بمانند. همچنین از خم شدن آن ها جلوگیری خواهد کرد. بعد از لحیم کاری کمی چسب گرم به محل خم شدن دسته ها بزنید و صبر کنید تا خشک شود. شکل نهایی آنتن وای فای شما اینگونه خواهد شد. حالا مغزی سیم و دسته سیم هایتان را به کمک خط کش طوری ببرید که طول آن ها 30 میلی متر شود. سی میلی متر دقیقا یک چهارم طول موج امواج WiFi است که بر اساس قوانین آنتن برای کار کردن آنتن ضروری است .
تمام شد !
حالا شما یک آنتن ارزان و خوب برای امواج وای فای (2.4 گیگاهرتز) دارید . یادتان باشد که سوکت BNC نقش اساسی در کیفیت آنتن بازی می کند. این سوکت را خوب به کابل متصل کنید و از اتصال خوب آن به روتر وای فای نیز کاملا اطمینان حاصل کنید.
