با استفاده از TELNETمی توانیم بدون نیاز به کابل Console و به صورت ریموت و از راه دور سوییچ را کانفیگ کنیم.
برای راه اندازی این قابلیت باید تمام دیوایس ها IP داشته باشند.به پورت های سوییچ نمی توانیم IP بدهیم چون لایه2 هستند بنابراین با استفاده از VLAN که یک اینترفیس لایه سه محسوب می شود این کار را انجام می دهیم.
پورت پیش فرض Telnet عدد23 می باشد.
برای راه اندازی Telnet باید کامپیوتر با سوئیچ Ping داشته باشد.
ابتدا وارد تنظیمات دستوری سوئیچ می شویم:
برای راه اندازی Telnet ابتدا باید یک یوزرنیم و پسورد تعریف نماییم.با استفاده از دستور زیر در محیط Configuration یک یوزرنیم و پسورد ایجاد می کنیم:
یک یوزرنیم به نام faramooz و با پسورد faramooz ایجاد کردیم.
برای راه اندازی Telnet باید برروی محیط Enable پسورد ست نماییم که با استفاده از دستور زیر یک پسورد را ست می نماییم:
پسورد 12345 را برای محیط enable ست کردیم.
همچنین یک آدرس IP برروی یک اینترفیس لایه 3 ست نماییم که با دستور زیر می توانیم برروی یک vlan آدرس ip تعریف کنیم:
و سپس با دستور no shutdown این اینترفیس را روشن می کنیم.

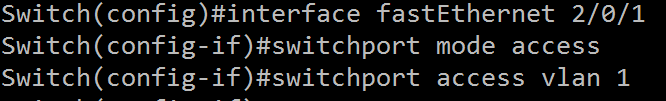

سپس با استفاده از دستورات زیر پورتی که به PC-1 متصل می باشد را انتخاب کرده و آن را در VLAN 1 قرار می دهیم.
با استفاده از دستور line vty تعیین می کنیم که چند کانکشن همزمان می تواند به سوئیچ متصل شود که باید عددی مایین 0 تا 15 باشد.
اگر عدد انتخابی 15 0 باشد یعنی 16 نفر به صورت همزمان می تواند به این سوئیچ وصل شود.
و در آخر با زدن دستور login local این قابلیت فعال می شود.

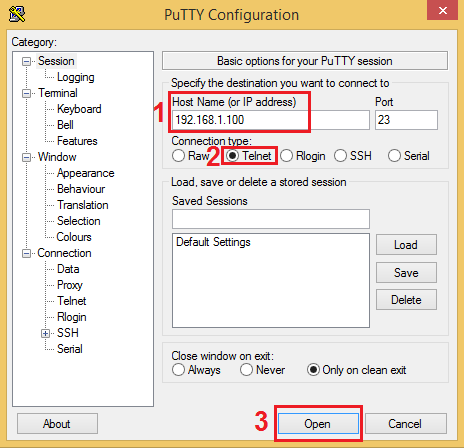

و حالا در کامپیوتر ابتدا نرم افزار مدیریت ترمینال PuTTY را باز کرده و در قسمت Hostname آدرس IP سوئیچ که 192.168.1.100 را وارد کرده و نوع ارتباط را در حالت Telnet قرار می هیم و با انتخاب گزینه Open وارد سوئیچ می شویم:

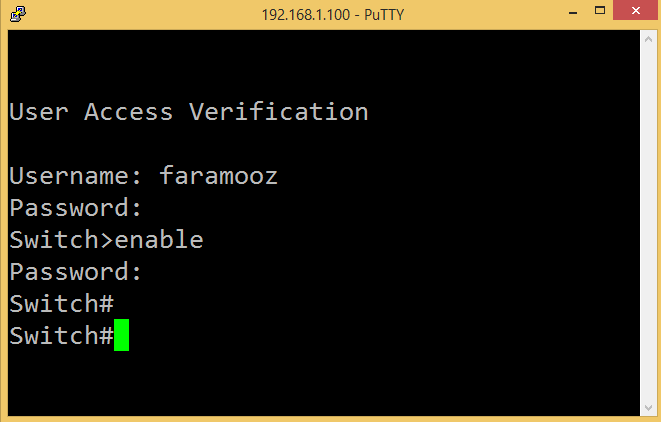

مانند شکل زیر یوزرنیم و پسورد می خواهدکه با وارد کردن یوزرنیم faramooz و پسورد faramooz وارد تنظیمات سوئیچ می شویم و زمانیکه می خواهیم وارد مد enable شویم باید پسوردی را که در مرحله قبل تعریف کردیم (123456)را وارد نماییم:

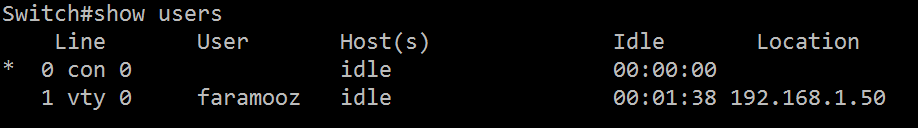

با استفاده از دستور show users میتوانیم چک کنیم که چه یوزرهایی به صورت Telnet به سوئیچ متصل شده اند.
اطلاعاتی شامل یوزرنیم , آدرس IP و مدت زمان متصل شدن به سوئیچ را در اختیار ما قرار می دهد:
