راه اندازی VRRP در میکروتیک

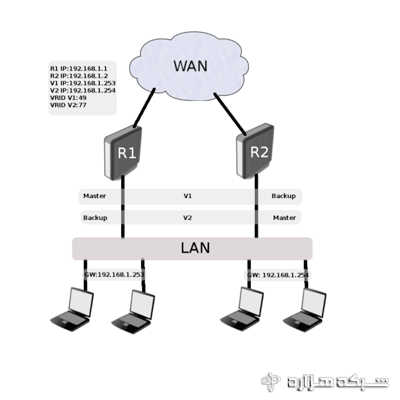

فرض کنید در یک شبکه دو Router به نام های R1 و R2 داریم که هر دو وظیفه Default gateway را به صورت مجزا بر عهده دارند. بررویRouter R1 IP192.168.1.254، بررویRouter IP192.168.1.253 R2 ست شده و هر کدام از طریق بستر متفاوتی به اینترنت متصل شده اند. در این شبکه دو Clinet از طریق بررویRouter R1 به اینترنت متصل شده و دو Clinet دیگر از طریقRouter R2 به تصویر زیر توجه کنید .
در این آموزش قصد داریم روتر های R1 و R2 را Backup یک دیگر قرار دهیدم و زمانی که یکی از روتر ها از دسترس خارج شود دیگری بتواند به عنوان جایگزین آن عمل کند.
برای این کار کافیست از پروتکل VRRP استفاده کنیم.
در این آموزش قصد داریم روتر های R1 و R2 را Backup یک دیگر قرار دهیدم و زمانی که یکی از روتر ها از دسترس خارج شود دیگری بتواند به عنوان جایگزین آن عمل کند.
برای این کار کافیست از پروتکل VRRP استفاده کنیم.
Router اول

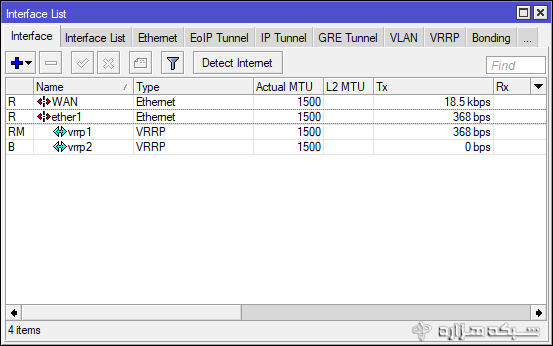

تنظیمات مربوط به Router اول:
/ip address add address=192.168.1.1/24 interface=ether1/interface vrrp add interface=ether1 vrid=49 priority=254/interface vrrp add interface=ether1 vrid=77/ip address add address=192.168.1.253/32 interface=vrrp1/ip address add address=192.168.1.254/32 interface=vrrp2
روتر دوم

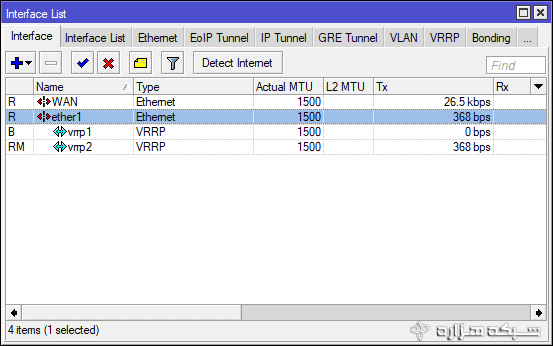

تنظیمات مربوط به روتر دوم:
در این حالت دو آیپی 192.168.1.254, 192.168.1.253 گیت وی کلاینت ها میباشند که در هر دو Router برروی Interface مجازی Vrrp1 و Vrrp2 ست شده اند . با این کار در Router اولMaster , Vrrp1 بوده Backup, Vrrp2 و در Router دوم Backup Vrrp1 و Master Vrrp2است و زمانی که به طور مثال روتر R2 از دسترس خارج شود در روتر vrrp2 R1از حالت Backup خارج و به Master تغییر حالت می دهد و عملاً شبکه برای کلاینت هایی که برروی Ruter R2 قرار داشته اند قطع نمی شود.
/ip address add address=192.168.1.2/24 interface=ether1/interface vrrp add interface=ether1 vrid=49/interface vrrp add interface=ether1 vrid=77 priority=254/ip address add address=192.168.1.253/32 interface=vrrp1/ip address add address=192.168.1.254/32 interface=vrrp2در این حالت دو آیپی 192.168.1.254, 192.168.1.253 گیت وی کلاینت ها میباشند که در هر دو Router برروی Interface مجازی Vrrp1 و Vrrp2 ست شده اند . با این کار در Router اولMaster , Vrrp1 بوده Backup, Vrrp2 و در Router دوم Backup Vrrp1 و Master Vrrp2است و زمانی که به طور مثال روتر R2 از دسترس خارج شود در روتر vrrp2 R1از حالت Backup خارج و به Master تغییر حالت می دهد و عملاً شبکه برای کلاینت هایی که برروی Ruter R2 قرار داشته اند قطع نمی شود.
