آشنائی با روتر
استفاده از روترها در شبکه به امری متداول تبديل شده است . يکی از دلايل مهم گسترش استفاده از روتر ، ضرورت اتصال يک شبکه به چندين شبکه ديگر ( اينترنت و يا ساير سايت ها ی از راه دور ) در عصر حاضر است . نام در نظر گرفته شده برای روترها ، متناسب با کاری است که آنان انجام می دهند : " ارسال داده از يک شبکه به شبکه ای ديگر " . مثلا" در صورتی که يک شرکت دارای شعبه ای در تهران و  يک دفتر ديگر در اهواز باشد ، به منظور اتصال آنان به يکديگر می توان از يک خط  leased ( اختصاصی ) که به هر يک از روترهای موجود در دفاتر متصل می گردد ، استفاده نمود . بدين ترتيب ، هر گونه ترافيکی که لازم است از يک سايت به سايت ديگر انجام شود از طريق روتر محقق شده و تمامی ترافيک های غيرضروری ديگر فيلتر و در پهنای باند و هزينه های مربوطه ، صرفه جوئی می گردد .

انواع روترها
روترها را می توان به دو گروه عمده سخت افزاری و نرم افزاری تقسيم نمود
:

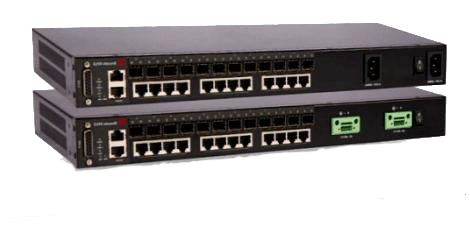

  • روترهای سخت افزاری : روترهای فوق ، سخت افزارهائی می باشند که نرم افزارهای خاص توليد شده توسط توليد کنندگان را اجراء می نمايند (در حال حاضر صرفا" به صورت black box به آنان نگاه می کنيم ).نرم افزار فوق ، قابليت روتينگ را برای روترها فراهم نموده تا آنان مهمترين و شايد ساده ترين وظيفه خود که ارسال داده از يک شبکه به شبکه ديگر است را بخوبی انجام دهند . اکثر شرکت ها ترجيح می دهند که از روترهای سخت افزاری استفاده نمايند چراکه آنان در مقايسه با روترهای نرم افزاری، دارای سرعت و اعتماد پذيری بيشتری می باشند . شکل زير يک نمونه روتر را نشان می دهد . ( Cisco 2600 Series Multiservice Platform )




  • روترهای نرم افزاری : روترهای نرم افزاری دارای عملکردی  مشابه با روترهای سخت افزاری بوده و مسئوليت اصلی آنان نيز ارسال داده از يک شبکه به شبکه ديگر است. يک روتر نرم افزاری می تواند يک سرويس دهنده NT  ، يک سرويس دهنده نت ور و يا يک سرويس دهنده لينوکس باشد . تمامی سيستم های عامل شبکه ای مطرح ،دارای قابليت های روتينگ از قبل تعبيه شده می باشند .

در اکثر موارد از روترها به عنوان فايروال و يا gateway  اينترنت ، استفاده می گردد . در اين رابطه لازم است به يکی از مهمترين تفاوت های موجود بين روترهای نرم افزاری و سخت افزاری ، اشاره گردد : در اکثر موارد نمی توان يک روتر نرم افزاری را جايگزين يک روتر سخت افزاری نمود ، چراکه روترهای سخت افزاری دارای سخت افزار لازم و از قبل تعبيه شده ای می باشند که به آنان امکان اتصال به يک لينک خاص WAN ( از نوع Frame Relay ، ISDN و يا ATM ) را خواهد داد .يک روتر نرم افزاری ( نظير سرويس دهنده ويندوز ) دارای تعدادی کارت شبکه است که هر يک از آنان به يک شبکه LAN متصل شده و ساير اتصالات به شبکه های WAN از طريق روترهای سخت افزاری ، انجام خواهد شد .

مثال 1 :  استفاده از روتر به منظور اتصال دو شبکه به يکديگر و ارتباط به اينترنت
فرض کنيد از يک روتر مطابق شکل زير به منظور اتصال دو شبکه LAN به يکديگر و اينترنت ، استفاده شده است . زمانی که روتر داده ای را از طريق يک شبکه LAN و يا اينترنت دريافت می نمايد ، پس از بررسی آدرس مبداء و مقصد ، داده دريافتی را برای هر يک از شبکه ها و يا اينترنت ارسال می نمايد . روتر استفاده شده در شکل زير ، شبکه را به دو بخش متفاوت تقسيم نموده است .( دو شبکه مجزاء ) . هر شبکه دارای يک هاب است که تمامی کامپيوترهای موجود در شبکه به آن متصل شده اند . علاوه بر موارد فوق ، روتر استفاده شده دارای اينترفيس های لازم به منظور اتصال هر شبکه به آن بوده و از يک اينترفيس ديگر به منظور اتصال به اينترنت ، استفاده می نمايد . بدين ترتيب ،  روتر قادر است داده مورد نظر را به مقصد درست ، ارسال نمايد .

 مثال 2:  استفاده از روتر در يک شبکه LAN
فرض کنيد از يک روتر مطابق شکل زير در يک شبکه LAN ، استفاده شده است . در مدل فوق ، هر يک از دستگاههای  موجود در شبکه با روتر موجود نظير يک gateway برخورد می نمايند . بدين ترتيب ، هر يک از ماشين های موجود بر روی شبکه LAN که قصد ارسال يک بسته اطلاعاتی ( اينترنت و يا هر محل خارج از شبکه LAN ) را داشته باشند ، بسته اطلاعاتی مورد نظر را برای gateway ارسال می نمايند . روتر ( gateway ) نسبت به محل ارسال داده دارای آگاهی لازم می باشد . ( در زمان تنظيم خصلت های پروتکل TCP/IP برای هر يک از ماشين های موجود در شبکه يک آدرس IP برای gateway در نظر گرفته می شود ) .  شکل زير نحوه استفاده از يک روتر به منظور دستيابی کاربران به اينترنت در شبکه LAN را نشان می دهد :

 مثال 3:  استفاده از روتر به منظور اتصال دو دفتر کار
فرض کنيد ، بخواهيم از روتر به منظور اتصال دو دفتر کار يک سازمان به يکديگر ، استفاده نمائيم . بدين منظور هر يک از روترهای موجود در شبکه با استفاده از يک پروتکل WAN نظير ISDN به يکديگر متصل می گردند . عملا" ، با استفاده از يک کابل که توسط ISP مربوطه ارائه می گردد ، امکان اتصال به اينترفيس WAN روتر فراهم شده و از آنجا سيگنال مستقيما" به شبکه ISP مربوطه رفته و سر ديگر آن به اينترفيس WAN روتر ديگر متصل می گردد . روترها ، قادر به حمايت از پروتکل های WAN متعددی نظير  Frame Relay , ATM , HDLC و يا PPP ، می باشند .

مهمترين ويژگی های يک روتر :

  • روترها دستگاههای لايه سوم ( مدل مرجع OSI ) می باشند .
  • روترها ماداميکه برنامه ريزی نگردند ، امکان توزيع داده را نخواهند داشت .
  • اکثر روترهای مهم  دارای سيستم عامل اختصاصی خاص خود می باشند .
  • روترها از پروتکل های خاصی به منظور مبادله اطلاعات ضروری خود ( منظور داده نيست ) ، استفاده می نمايند .
  • نحوه عملکرد يک روتر در اينترنت  : مسير ايجاد شده برای انجام مبادله اطلاعاتی بين سرويس گيرنده و سرويس دهنده در تمامی مدت زمان انجام تراکش ثابت و يکسان نبوده و متناسب با وضعيت ترافيک موجود و در دسترس بودن مسير ، تغيير می نمايد .
