نحوه کار آنتن های مخابراتی



آنتن های فرستنده و گیرنده در طراحی بسیار شبیه به هم می باشند. به عنوان مثال: اگر شما از وسیله ای مانند ماهواره ی تلفنی که قادربه ارسال و دریافت تماس تصویری به دیگر نقاط زمین با استفاده از ماهواره ی فضایی باشد، در واقع امواجی که شما ارسال و دریافت کرده اید همگی از درون یک بشقاب ماهواره که نوع خاصی از آنتن های فرستنده و گیرنده به شکل یک کاسه (ازنظر تکنیکی به عنوان بازتابنده های پارابولیک شناخته می شوند) ارسال شده است.
گاهی اوقات تصور می شود آنتن های فرستنده و گیرنده خیلی متفاوت هستند.
آنتن های پخش برنامه های رادیویی و تلوزیونی دارای دکل های بسیار عظیمی می باشند که در بعضی مواقع صدها متر ارتفاع دارند زیرا آن ها باید امواج بسیار قوی را به فاصله های طولانی ارسال کنند، اما ما به آنتن های بزرگ برروی رادیو و یا تلوزیون در خانه نیاز نداریم و یک آنتن کوچک و ساده به خوبی کارایی لازم را دارد.



در ارسال امواج از فرستنده به گیرنده از طریق هوا مشکلی ایجاد نخواهد شد واین بستگی دارد که از کدام نوع فرکانس ها و امواج برای ارسال استفاده می کنیم و قصد داریم تا چه مسافتی آن را ارسال کرده و در چه زمانی قصد این کار را داریم.

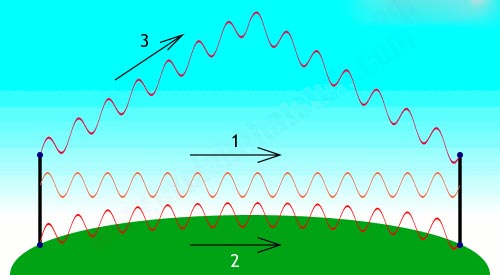

در واقع سه نوع مختلف از امواج در طی مسافت وجود دارد.

۱. نوع اول که با نام خط دید درمسیر مستقیم نامیده می شود، درست همانند مسیری که پرتوهای نور طی می کنند.در مدل های قدیمی در شبکه های تلفن راه دور برای انتقال تماس ها بین دو دکل از امواج ماکروویو استفاده می شد.

۲. این نوع امواج می توانند با سرعت انحنای زمین را طی کنن و به نام امواج زمینی شناخته می شوند. موج AM (موج وسط) رادیو می تواند مسیرهایی بین کوتاه تا متوسط را طی کند و به همین دلیل ما قادر به شنیدن سیگنال های رادیویی در دوردست ها می باشیم در هنگامی که فرستنده و گیرنده در مسیر مستقیم یکدیگر نمی باشند.

۳. این امواج می توانند به آسمان و بالاتر از ایونسفر (لایه ای از اتمسفرکره زمین که دارای بارهای الکتریکی آزاد می باشد و به فاصله ۸۰ تا ۱۰۰۰ کیلومتری از سطح زمین قرارگرفته است) فرستاده می شود و دوباره به سمت زمین بازمی گردنند.
بهترین کارایی این امواج در شب هنگام می باشد و به همین دلیل ما می توانیم امواج رادیویی AM که متعلق به دیگر کشورها می باشد را در بعد از ظهرها راحت تر دریافت کنیم. درطی روزامواج ارسال شده به آسمان توسط لایه های پایین ایونسفرجذب می شوند اما این اتفاق در شب هنگام رخ نمی دهد و در عوض لایه های بالای ایونسفر امواج رادیویی را دریافت کرده و به سمت زمین بازمی گرداند و این اتفاق به ما یک آینه بسیار بزرگ و تاثیرگذار در آسمان می دهد که می تواند کمک کند امواج رادیویی ارسال شده توسط آنتن های فرستنده مسافت های بسیار طولانی را طی کنند.
