آشنایی کاربردی با آنتن ها
مقدمه
برای تزویج خروجی یك فرستنده و یا ورودی یك گیرنده بفضا نوعی سیستم واسطه ضروری است . ساختمان این سیستم باید طوری باشد كه توانایی تشعشع امواج الكترومغناطیسی و یا دریافت آنها راداشته باشد . آنتن چنین سیستمی است و این سیستم برای تبدیل جریان فركانس زیاد به امواج الكترومغناطیسی و یا بالعكس بكار برده می شود.معمولا آنتن از یك جسم فلزی ، اغلب به صورت سیم یا مجموعه ای از سیمها درست شده است.
در RF مكانیسم های واقعی تشعشع را میتوان توسط معادلات ماكسول بطور كمی تشریح نمود . مطالعه رفتار یك جریان یك سیم نشان می دهد كه تمام انرژی اعمال شده به یك سرسیم به انتهای آن نرسیده و قسمتی از آن فرار می كندیعنی تشعشع حاصل می شود.همچنین میتوان رابطه ریاضی برای این انرژی فراری بدست آورد، كه در نتیجه نه فقط میزان انرژی بلكه جهات یا جهات تشعشع آن مشخص می شد. چون این روش محاسبه تشعشع كمی پیچیده است ، در اینجا تشعشع را از جنبه نظر كیفی بر پایه رفتار امواج ساكن و متحرك در یك خط انتقال مورد بررسی قرار می دهیم.
مقدمه
برای تزویج خروجی یك فرستنده و یا ورودی یك گیرنده بفضا نوعی سیستم واسطه ضروری است . ساختمان این سیستم باید طوری باشد كه توانایی تشعشع امواج الكترومغناطیسی و یا دریافت آنها راداشته باشد . آنتن چنین سیستمی است و این سیستم برای تبدیل جریان فركانس زیاد به امواج الكترومغناطیسی و یا بالعكس بكار برده می شود.معمولا آنتن از یك جسم فلزی ، اغلب به صورت سیم یا مجموعه ای از سیمها درست شده است.
در RF مكانیسم های واقعی تشعشع را میتوان توسط معادلات ماكسول بطور كمی تشریح نمود . مطالعه رفتار یك جریان یك سیم نشان می دهد كه تمام انرژی اعمال شده به یك سرسیم به انتهای آن نرسیده و قسمتی از آن فرار می كندیعنی تشعشع حاصل می شود.همچنین میتوان رابطه ریاضی برای این انرژی فراری بدست آورد، كه در نتیجه نه فقط میزان انرژی بلكه جهات یا جهات تشعشع آن مشخص می شد. چون این روش محاسبه تشعشع كمی پیچیده است ، در اینجا تشعشع را از جنبه نظر كیفی بر پایه رفتار امواج ساكن و متحرك در یك خط انتقال مورد بررسی قرار می دهیم.
چگونگی تشعشع:

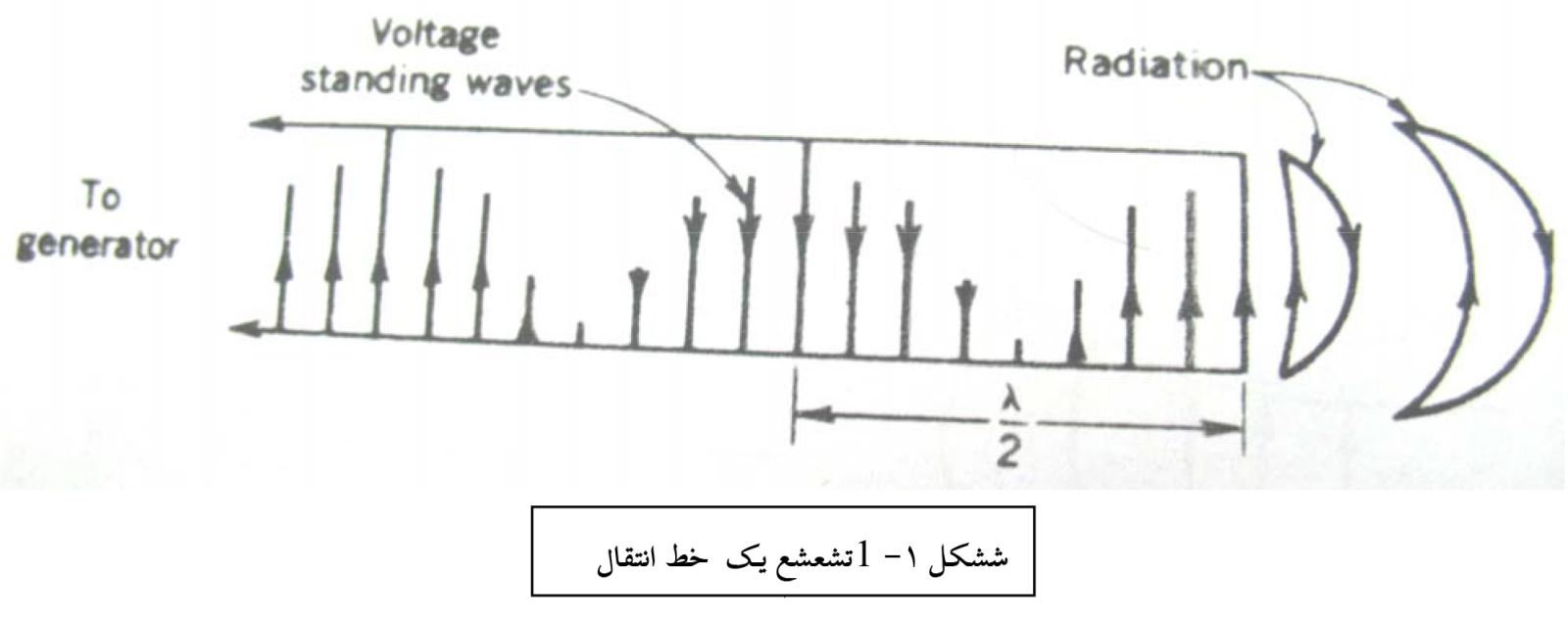

خط انتقال مدار باز شكل 1 را در نظر بگیرید مشاهده میشود مشاهده می شود امواج رفت و برگشت با یكدیگر تركیب شده و موج ساكن در حالیكه شكم ولتاژ در نقطه مدار باز است ، عرضه می گردد.در اینجا تمام انرزی از محل مدار باز به خط انتقال منعكس نمی گردد بلكه قسمت كمی از انرژی الكترو مغناطیسی از سیستم فرار نموده و بنابراین تشعشع حاصل می شود تشعشع به خاطر اینست كه در خطوط نیرویی كه بطرف مدار باز در حرزكت هستند بصورت معكوس شدن فاز ، وقتی كه به مدار باز می رسند رخ می دهد. به دو علت قسمتی از موج كه از سیستم فرار میكند نسبت به باقیمانده موج ، خیلی كوچك است اول ، اگر محیط اطراف را بعنوان بار خط انتقال بحساب آوریم ، دیده می شود كه عدم تطبیق به وقوع می پیوندد . در نتیجه مقدار كمی از توان در بار تلف میشود. واضح است تشعشع از یك انتها ،تشعشع از انتهای دیگر را حذف میكند علت اینست كه آنها دارای پلاریته متفاوتی بوده ودر فاصله ای خیلی كوچكتر از طول موج واقع شدهاند. عكس مطالب فوق هم صادقست ، یعنی خطوط انتقال دوسیمه در فركانس پایین تشعشع نمیكنند.برای حل مسئله فوق بنطر می رسد كه قسمت مدار بار را وسیع سازیم.
ادامه دارد ...
