PoE چیست و چه کاربردی دارد؟


Power Over Ethernet یا PoE، مکانیزم استاندارد IEEE 802.3af است که وظیفه ارسال برق بر روی کابل شبکه CAT5 و CAT6 را بر عهده دارد. در صورتی که شما دوربین های مدار بسته تحت شبکه یا IP Camera دارید، می‎توانید با استفاده از سوئیچ PoE، آن‎ها را روشن کنید. علاوه بر این، در صورتی که سازمان شما دارای IP Phone و یا آنتن وایرلس است، می‎توانید برق این تجهیزات را نیز از طریق سوئیچ PoE، تامین نمائید.

ارسال برق بر روی کابل شبکه با استفاده از PoE، اهمیت زیادی دارد. در آغاز باعث تمیزتر شدن کار می‎شود. بجای اینکه به IP Phone ها یا IP Camera، دو کابل متصل شده باشد (یکی برای دیتا و دیگری برق آداپتور)، فقط یک کابل شبکه متصل خواهد شد. از طرفی، هنگامی که برق تجهیزات را از طریق PoE تامین می‎کنید، کافیست سوئیچ PoE را به UPS متصل کنید تا در صورت قطع برق، IP Phone ها و دوربین‎ها، خاموش نشوند. در غیر این صورت، باید ساختمان را برای UPS، کابل کشی نمائید.

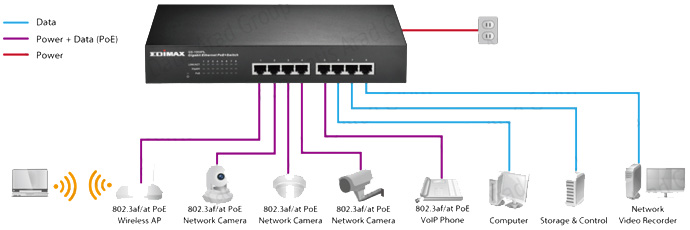

به تصویر زیر دقت کنید:


همانگونه که در تصویر مشاهده می‎کنید، ظاهر سوئیچ PoE، همانند سوئیچ معمولی می‎باشد و تن‎ها از مشخصات سوئیچ می‎توان متوجه قابلیت PoE آن شد. پورت های سویچ PoE امکان ارسال جریان برق بر روی کابل شبکه را دارند. بنابراین زمانی که Device ای را به این سوئیچ متصل می‎کنید، در صورتی که نیاز به دریافت جریان برق داشته باشد، سوئیچ جریان برق را بر روی کابل شبکه ارسال می‎کند.

با این همه سوال اینجاست؛ سوئیچ چگونه متوجه میشود که دستگاه خاموش، نیاز به دریافت جریان برق دارد؟ چرا که اگر به طور پیش فرض جریان برق را به سمت دستگاه ارسال کند و دستگاه نیازی به دریافت برق نداشته باشد (مانند زمانی که PC را به سوئیچ متصل می‎کنید)، دستگاه شما خواهد سوخت!

هنگامی که پورتی را به سوئیچ PoE متصل می‎کنید، سوئیچ، ولتاژ بسیار ضعیفی (حدود 2.8 ولت DC) را بر روی کابل شبکه ارسال می‎کند و پس از آن، مقاوت کابل را اندازه می‎گیرد. در صورتی که مقاوت کابل 25000 اهم باشد، متوجه می‎شود که Device متصل شده، نیاز به دریافت جریان برق دشاته و 15 وات جریان DC را بر روی کابل شبکه ارسال می‎کند.

همانگونه که می‎دانید، شبکه 100Mbps تنها از دو زوج (چهار رشته) کابل CAT5 استفاده می‎کند و دو زوج دیگر، بلااستفاده می‎باشند. سوئیچ PoE از دو زوجی که دیتا را عبور نمی‎دهند، برای ارسال برق به سمت Device استفاده می‎کند. بنابراین رشته های چهار، پنج، هفت و هشت وظیفه انتقال جریان برق PoE را دارند.

نکته اینجاست که در شبکه گیگابیتی، از هر هشت رشته کابل CAT6 برای ارسال دیتا استفاده می‎شود. با این همه جریان برق PoE نیز همچنان بر روی رشته‎های چهارم، پنجم، هفتم و هشتم منتقل می‎شود.

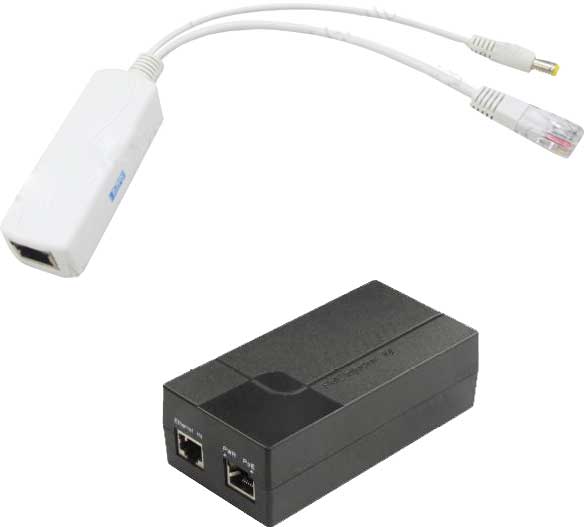

ممکن است رادیو وایرلسی داشته باشید که تنها از طریق PoE برق خود را تامین کند. خرید یک سوئیچ PoE برای این رادیو، چندان منطقی به نظر نمی‎آید. در این شرایط می‎توانید از دستگاهی به نام PoE Injector یا Coupler استفاده کنید. تصویر زیر، دو نوع PoE Injector را نشان می‎دهد:


PoE Injector ظاهری شبیه به Splitter مودم ADSL دارد؛ یک پورت آن به سوئیچ شبکه متصل شده و ورودی‎ای جهت اتصال آداپتور دارد. خروجی این دستگاه، برق را بر روی کابل شبکه به سمت Device مورد نظر ارسال می‎کند.

استاندارد جدیدی به نام IEEE 802.3at یا +PoE ارائه شده که حداکثر می‎تواند 30 وات جریان DC را بر روی کابل شبکه ارسال کند. درحالی که استاندارد IEEE 802.3af تنها 15.4 وات جریان DC بر روی کابل شبکه ارسال می‎کند.

در آخر به یاد داشته باشید که الزاما، تمامی پورت‎های سوئیچ PoE، قابلیت PoE را نداشته و ممکن است تنها چند پورت آن، امکان ارسال PoE بر روی کابل را داشته باشند.
